Монтаж и пусконаладка пятиосевого станка

Компания «Дрогаль» выполнила монтаж и пусконаладку пятиосевого портального станка в Электростали. Оборудование предназначено для обработки дерева, пластика и композитных материалов, поэтому при сборке требовалось точно выставить основные узлы, подключить рабочие системы и проверить корректность работы станка перед передачей заказчику.

Проект включал монтаж станины, опорных колонн, траверсы, шпиндельного узла, электрошкафа, ЧПУ, кабельных трасс, пневматики, охлаждения, магазина инструмента, системы удаления стружки и защитных кожухов. После сборки специалисты выполнили пусконаладочные работы, пробный запуск, проверку геометрической точности и инструктаж персонала заказчика.

Задача проекта

Заказчику требовалось собрать, подключить и запустить пятиосевой портальный станок на производственной площадке в Московской области. Оборудование поставлялось отдельными узлами, поэтому перед запуском нужно было выполнить полный монтаж, проверить подключение систем и убедиться, что станок готов к работе в штатном режиме.

Особое внимание уделялось точности установки. Для портального станка важны геометрия, корректное положение станины, опорных колонн, траверсы и шпиндельного узла. Ошибки на этапе монтажа могут повлиять на качество обработки заготовок, износ узлов и стабильность работы оборудования.

Характеристики проекта

Подготовка к монтажу станка

Перед началом работ специалисты изучили состав поставки, расположение основных узлов и последовательность сборки. Затем была подготовлена рабочая зона, определен порядок монтажа конструктивных элементов и подключения инженерных систем.

Так как станок имеет портальную конструкцию, работы выполнялись поэтапно. Сначала монтировались базовые элементы, затем устанавливались подвижные и функциональные узлы, после этого подключались системы управления, пневматики, охлаждения и удаления стружки.

Монтаж основных узлов оборудования

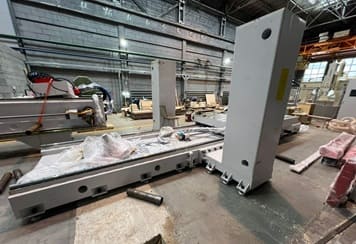

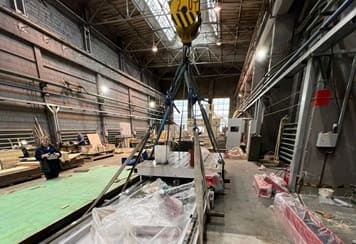

На первом этапе была выполнена сборка ключевых конструктивных элементов станка: станины, рабочего стола, опорных колонн, траверсы и шпиндельного узла. При монтаже учитывались положение узлов, требования к точности сборки и дальнейшая работа оборудования под нагрузкой.

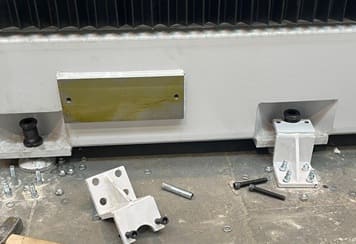

Затем специалисты установили анкерные крепления и выполнили фиксацию элементов в проектном положении. Это позволило подготовить станок к подключению систем и последующей проверке геометрии.

Подключение электрики, ЧПУ и кабельных трасс

После сборки механической части были смонтированы электрошкаф, система ЧПУ и необходимые кабельные трассы. Подключение выполнялось с учетом схемы оборудования и требований производителя.

На этом этапе важно не только физически подключить элементы, но и обеспечить корректную работу управляющих систем. Поэтому после монтажа электрики специалисты проверили соединения, маршруты кабелей и готовность оборудования к первичному запуску.

Монтаж пневматики, охлаждения и системы удаления стружки

Следующим этапом стало подключение пневматических линий и узлов. После монтажа была выполнена проверка герметичности соединений, так как стабильная работа пневматики влияет на корректность движения и работу вспомогательных механизмов станка.

Также специалисты подключили систему охлаждения и водяной охладитель. Для пятиосевого станка это важный элемент, поскольку охлаждение помогает поддерживать рабочие параметры узлов и снижает риск перегрева при эксплуатации.

Отдельно была смонтирована система удаления стружки. Она необходима для поддержания чистоты рабочей зоны и нормальной работы оборудования при обработке дерева, пластика и композитных материалов.

Настройка магазина инструмента и защитных элементов

Станок оснащен инструментальным магазином на 8 позиций. В рамках проекта магазин был установлен, подключен и интегрирован с управляющей системой. После этого специалисты выполнили настройку автоматической смены инструмента.

Также были собраны и установлены защитные кожухи. Этот этап важен для безопасной эксплуатации оборудования и защиты рабочей зоны во время обработки заготовок.

Пусконаладочные работы и пробный запуск

После завершения монтажа специалисты перешли к пусконаладочным работам. Был выполнен пробный запуск станка, первичная отладка перемещений, проверка периферийных устройств и тестирование рабочих систем.

Затем была проведена проверка геометрической точности оборудования. Для пятиосевого станка это один из ключевых этапов, так как от точности настройки зависит качество обработки деталей и стабильность дальнейшей эксплуатации.

Что было выполнено

1. Монтаж станины и рабочего стола портального станка.
2. Установка опорных колонн, траверсы и шпиндельного узла.
3. Монтаж анкерных креплений.
4. Подключение электрошкафа и системы ЧПУ.
5. Прокладка кабельных трасс.
6. Подключение пневматических линий.
7. Монтаж системы охлаждения.
8. Установка магазина инструмента на 8 позиций.
9. Интеграция системы удаления стружки.
10. Монтаж защитных кожухов.
11. Проверка герметичности соединений.
12. Настройка автоматической смены инструмента.
13. Пробный запуск станка.
14. Контроль геометрической точности.
15. Демонстрация работы оборудования заказчику.
16. Инструктаж технических специалистов заказчика.

Особенности проекта

Главная особенность проекта — комплексный характер работ. Нужно было не просто собрать станок, а обеспечить его готовность к эксплуатации: смонтировать механические узлы, подключить системы, проверить точность, выполнить настройку и показать работу оборудования заказчику.

Кроме того, оборудование имело сложную конструкцию. Пятиосевая обработка, вращение режущей головки на 360°, магазин инструмента и система удаления стружки требуют согласованной работы механики, электрики, пневматики, охлаждения и управляющей системы.

Результат работ

В результате пятиосевой портальный станок был собран, подключен, проверен и настроен. Специалисты выполнили пробный запуск, протестировали работу основных систем, проверили автоматическую смену инструмента и подтвердили готовность оборудования к эксплуатации.

После завершения работ станок был продемонстрирован заказчику в работе. Технические специалисты заказчика получили инструктаж по эксплуатации и обслуживанию оборудования.
