Такелаж станков требуется при разгрузке, перемещении, установке и позиционировании станочного оборудования на производственных объектах. Такие работы выполняются при поступлении нового оборудования, перепланировке цеха, модернизации участка, замене станков или подготовке оборудования к дальнейшим производственным операциям.
Компания «Дрогаль» выполняет такелаж станков в Москве, Московской области и Центральной России. Мы работаем с токарными, фрезерными, портальными, листогибочными, деревообрабатывающими станками, обрабатывающими центрами и станками с ЧПУ.
Главная задача — безопасно выполнить работы с учетом массы станка, габаритов, центра тяжести, конструкции станины, состояния площадки и требований к точности размещения. Для этого заранее оцениваются условия объекта, подбирается такелажная оснастка и определяется последовательность операций.
Эта страница посвящена общей услуге такелажа станков. Узкие примеры по отдельным типам станочного оборудования представлены в проектах и рубриках портфолио: там можно оценить реальные работы, массу станков, условия объекта и применяемые решения.
Такелаж промышленного станочного оборудования
Станочное оборудование отличается от других промышленных грузов конструкцией, требованиями к точности установки и чувствительностью отдельных узлов. У станков могут быть массивная станина, смещенный центр тяжести, выступающие элементы, направляющие, кожухи, электрошкафы, гидравлические и управляющие системы.
-

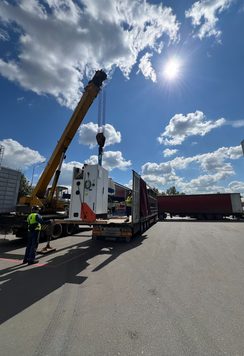

- Разгрузка станка краном с транспорта
-

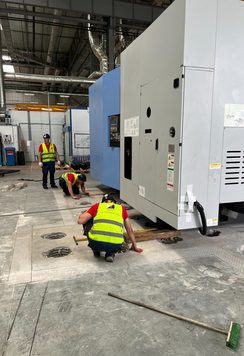

- Перемещение станка на анкерные колодцы
Такелаж станков требует не только применения подъемной техники, но и точного понимания конструкции станочного оборудования. Важно заранее определить допустимые точки захвата, ограничения по наклону, способ фиксации, маршрут перемещения и условия размещения в цехе.
Такелажные работы могут включать разгрузку станка, установку на такелажные ролики, перемещение по цеху, вывешивание, размещение в зоне установки и точное позиционирование. Если требуется дальнейший монтаж или подключение, такие работы рассматриваются как отдельный этап. Наша компания может предоставить и эти услуги.
Когда требуется такелаж станков
Такелаж станков требуется при вводе нового оборудования, замене устаревших единиц, переносе станка на другой участок, перепланировке производственной зоны или изменении технологического процесса. Также такие работы выполняются при разгрузке станка с транспорта и подготовке к установке.
На действующих предприятиях такелаж часто выполняется в ограниченных условиях. В цехах могут быть узкие проходы, низкие проемы, колонны, пороги, перепады высот, инженерные коммуникации и соседнее оборудование. Кроме того, работы иногда нужно провести без полной остановки производства.
В таких ситуациях важно заранее продумать схему работ. Специалисты оценивают маршрут, состояние полов, доступную зону, массу станка и требования к конечному положению. После этого подбирается безопасный способ такелажа.
Виды станков, с которыми выполняются работы
Компания «Дрогаль» выполняет такелаж станков разных типов: токарных, фрезерных, портальных, листогибочных, деревообрабатывающих, обрабатывающих центров и станков с ЧПУ. Для каждого объекта подбирается отдельная схема работ с учетом массы, габаритов, конструкции, центра тяжести и условий площадки.
При подготовке учитываются особенности станины, направляющих, рабочих столов, электрошкафов, кожухов и других элементов станка. Это особенно важно при разгрузке, перемещении по цеху, вывешивании и размещении оборудования в рабочей зоне.
| Тип станка | Особенности такелажа | Что учитывается при работах |
|---|---|---|
| Токарные станки | Имеют массивную станину, смещенный центр тяжести и требования к устойчивости при подъеме | Масса станка, точки захвата, положение станины, маршрут перемещения и место установки |
| Фрезерные станки | Могут иметь выступающие элементы, рабочие столы, направляющие и чувствительные узлы | Габариты, ограничения по наклону, защита направляющих, доступ к зоне работ и условия размещения |
| Портальные станки | Отличаются крупными габаритами, большой массой и сложностью размещения в производственном помещении | Высота и ширина проемов, радиусы разворота, состояние полов, допустимые нагрузки и последовательность операций |
| Станки с ЧПУ | Содержат управляющие блоки, электрошкафы, кожухи и элементы точной механики | Защита чувствительных узлов, устойчивость при перемещении, точки крепления и точность позиционирования |
| Листогибочные прессы | Имеют значительную длину, большую массу и повышенные требования к контролю положения при перемещении | Длина станка, распределение нагрузки, точки подъема, свободное пространство и конечное положение в цехе |
| Обрабатывающие центры | Требуют аккуратного обращения из-за массы, конструкции, кожухов и внутренних технологических узлов | Центр тяжести, допустимые точки захвата, защита корпуса, маршрут перемещения и точность размещения |
Перемещение станков по цеху
Перемещение станков по цеху требуется при перепланировке производственного участка, замене оборудования, изменении технологической цепочки или освобождении рабочей зоны. В таких условиях важно учитывать не только массу станка, но и маршрут внутри объекта.
Такелаж станка по цеху
Перед началом работ проверяются проходы, проемы, состояние полов, радиусы разворота, перепады высот, пороги, колонны и расположение соседнего оборудования. Также оценивается возможность выполнить работы без остановки смежных производственных участков.
Для перемещения могут использоваться такелажные ролики, платформы, домкраты, лебедки, тали, временные опоры и защитные настилы. При этом работы выполняются как часть такелажа станков: с учетом конструкции станка, центра тяжести, допустимых точек захвата и требований к безопасному размещению.

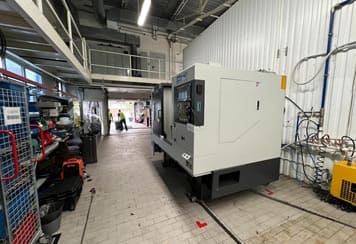

Установка и позиционирование станков
После разгрузки или перемещения станок необходимо разместить в согласованной зоне. В ряде случаев требуется точное позиционирование с учетом проектного положения, технологических проходов, соседнего оборудования, фундамента или анкерных точек.
На этом этапе важно обеспечить устойчивое положение станка и исключить перекосы. При необходимости выполняется вывешивание, подкладка, выравнивание по месту и подготовка к последующим работам.
Важно разделять такелажную установку и полноценный монтаж. Такелажные работы обеспечивают безопасное размещение и позиционирование станка. Подключение, пусконаладка, юстировка и технологическая настройка выполняются как отдельные этапы.
Как выполняется такелаж станков
Такелаж станков выполняется по заранее согласованной схеме. Перед началом работ оцениваются параметры станка, условия площадки, маршрут перемещения и требования к конечному положению. Это позволяет подобрать безопасный порядок работ и снизить риски повреждения оборудования.
| Этап | Что выполняется | Результат этапа |
|---|---|---|
| 1. Анализ станка | Уточняются тип станка, масса, габариты, центр тяжести, точки захвата, ограничения по наклону и требуемое положение после работ | Определяются исходные данные для схемы такелажа |
| 2. Оценка площадки | Проверяются проходы, проемы, полы, перепады высот, колонны, стены, ворота, коммуникации и соседнее оборудование | Выявляются ограничения объекта и возможные риски |
| 3. Подбор способа работ | Определяются схема разгрузки, перемещения, вывешивания, установки на ролики и размещения станка | Формируется безопасная последовательность операций |
| 4. Подбор оснастки | Подбираются стропы, траверсы, домкраты, роликовые системы, тали, лебедки, временные опоры и защитные настилы | Оснастка соответствует массе станка и условиям объекта |
| 5. Подготовка рабочей зоны | Освобождается маршрут, защищаются покрытия, подготавливается место разгрузки, перемещения или установки | Площадка готова к безопасному выполнению работ |
| 6. Выполнение такелажа | Проводятся стропление, разгрузка, установка на ролики, перемещение по цеху, вывешивание и размещение станка в заданной зоне | Станок безопасно размещен в согласованном положении |
| 7. Контроль результата | Проверяется устойчивость станка, состояние площадки, отсутствие повреждений и готовность к следующему этапу | Работы завершены, станок подготовлен к монтажу, подключению или дальнейшим операциям |
Такой порядок позволяет выполнять такелаж станков как управляемый технический процесс. Каждый этап связан с предыдущим, поэтому основные риски учитываются заранее, а не в момент подъема или перемещения.
Оборудование и оснастка для такелажа станков
Для такелажа станков применяется оснастка, которая позволяет безопасно поднимать, вывешивать, перемещать и размещать станочное оборудование. Комплект средств подбирается под массу, габариты, центр тяжести, доступную зону и ограничения площадки.
В работе могут использоваться стропы, цепи, траверсы, гидравлические домкраты, роботы, роликовые системы, такелажные тележки, тали, лебедки, временные опоры, защитные настилы и подкладочные материалы. При необходимости применяются крановая техника, манипулятор или другие подъемные механизмы.
Особое внимание уделяется защите чувствительных элементов станка: направляющих, кожухов, управляющих блоков, электрошкафов и выступающих узлов. Также проверяются устойчивость станка при подъеме, надежность точек захвата и состояние площадки.
Безопасность при такелаже станков
Безопасность при такелаже станков зависит от правильной подготовки и контроля положения оборудования на каждом этапе. Станки имеют большую массу, жесткую станину, чувствительные узлы и ограничения по допустимому наклону. Поэтому ошибки при подъеме или перемещении могут привести к повреждению оборудования и рискам для персонала.
Перед началом работ определяется безопасная зона, проверяются точки захвата, состояние оснастки, маршрут перемещения и допустимые нагрузки на полы. При необходимости ограничивается доступ посторонних, защищаются покрытия и подготавливаются временные опоры.
Все операции выполняются последовательно и без рывков. Станок перемещается под контролем специалистов, а его положение проверяется на каждом этапе. Такой подход снижает риск перекоса, смещения, повреждения направляющих, станины, кожухов и инженерной инфраструктуры объекта.
Стоимость такелажа станков
Стоимость такелажа станков рассчитывается индивидуально. На цену влияет тип станка, масса, габариты, центр тяжести, условия площадки, сложность доступа и количество этапов работ.
При расчете учитываются высота и ширина проемов, состояние полов, наличие порогов и перепадов высот, расстояние перемещения по цеху, необходимость разгрузки, вывешивания, установки на ролики, применения подъемных механизмов или временных опор.
Для предварительной оценки желательно направить фотографии (видео) станка, рабочей зоны, маршрута перемещения и места установки. Также важны данные по массе, габаритам и требуемому результату. После уточнения информации специалисты предложат безопасную схему такелажа и рассчитают стоимость работ.
Примеры такелажа станков
Компания «Дрогаль» выполняет такелаж станков разной массы и конфигурации: от отдельных единиц станочного оборудования до крупногабаритных производственных систем. В проектах учитываются условия объекта, маршрут перемещения, ограничения по доступу, необходимость разгрузки, вывешивания и точного размещения.
| Проект | Что выполнялось | Подробнее |
|---|---|---|
| Перемещение токарного станка | Разгрузка, перемещение по цеху и установка токарного станка в рабочей зоне | Перемещение токарного станка |
| Такелаж портального станка 51 т | Работы с крупногабаритным станочным оборудованием большой массы | Такелаж портального станка 51 т |
| Такелаж токарно-фрезерного центра | Разгрузка, перемещение и размещение станочного оборудования в производственном помещении | Такелаж токарно-фрезерного центра |
Такие примеры помогают оценить опыт работы со станками разных типов и масс. При этом конкретная схема такелажа всегда подбирается под параметры оборудования и условия объекта.
Связанные такелажные услуги
Такелаж станков может быть отдельной задачей или частью более широкого проекта на производственном объекте. Если требуется работа не только со станками, но и с другим промышленным оборудованием, разгрузка, перемещение или монтаж, лучше выбрать соответствующее направление.
| Услуга | Когда подходит | Подробнее |
|---|---|---|
| Такелажные работы | Если требуется общий комплекс работ с тяжелыми, негабаритными или промышленными грузами | Такелажные работы |
| Такелаж оборудования | Если задача связана с промышленным, технологическим или энергетическим оборудованием, а не только со станками | Такелаж оборудования |
| Перемещение оборудования | Если требуется переместить оборудование внутри цеха, склада, технического помещения или производственного участка | Перемещение оборудования |
| Разгрузка оборудования | Если перед такелажем нужно безопасно выгрузить или погрузить оборудование на объекте | Разгрузка оборудования |
| Монтаж оборудования | Если после такелажа требуется установка оборудования в проектное положение и дальнейшие монтажные работы | Монтаж оборудования |
| Демонтаж оборудования | Если перед перемещением или заменой станка нужно выполнить демонтаж оборудования | Демонтаж оборудования |
Ответы на частые вопросы
Заказать такелаж станков
Чтобы заказать такелаж станков, обратитесь в компанию «Дрогаль». Мы уточним тип станка, массу, габариты, условия объекта, маршрут перемещения и требования к конечному положению оборудования.
Работы выполняются для производственных предприятий, цехов, складских комплексов и технических помещений в Москве, Московской области и Центральной России. Схема такелажа подбирается с учетом безопасности, особенностей станка и ограничений площадки.
Оставьте заявку, чтобы согласовать такелаж станков и получить предложение по выполнению работ на вашем объекте.
