Подъем грузов через окно требуется, когда оборудование или крупногабаритный груз невозможно безопасно переместить через двери, лестничные марши, лифт или стандартные проемы здания. В таких случаях груз подается через оконный, фасадный или технологический проем с применением автокрана, стропов, монтажной площадки и такелажной оснастки.
Компания «Дрогаль» выполняет подъем грузов через окно в Москве и Московской области для производственных, технических, складских и коммерческих объектов. Основной профиль работ — промышленное оборудование, полиграфическое оборудование, медицинское оборудование, станки, технологические модули, емкости, инженерные блоки и другие тяжелые или крупногабаритные грузы.
Перед началом работ специалисты оценивают массу и габариты груза, высоту подачи, состояние проема, возможность установки крана, радиус работы стрелы, точки строповки, центр тяжести и условия дальнейшего такелажного перемещения внутри помещения.
Когда нужен подъем груза через окно

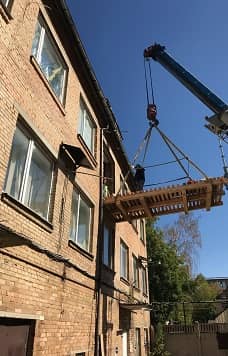

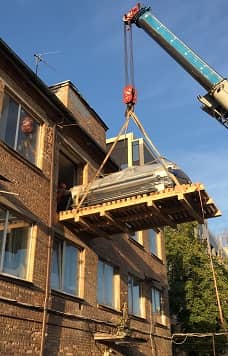

Подъем груза через окно автокраном
Подъем через окно применяют в тех случаях, когда стандартный маршрут перемещения не подходит. Чаще всего это связано с ограничениями здания, размером груза или требованиями к сохранности оборудования.
Такая схема может потребоваться, если:
- груз не проходит через двери, ворота или внутренние коридоры;
- лифт отсутствует или не рассчитан на массу оборудования;
- лестничные марши слишком узкие для перемещения груза;
- оборудование нельзя разбирать на отдельные узлы;
- нужно подать груз на этаж или в техническое помещение;
- требуется вывести оборудование из здания через подготовленный проем;
- внутри объекта невозможно безопасно развернуть или переместить груз;
- необходимо сократить сложный внутренний маршрут перемещения.
Подъем через оконный проем особенно актуален для тяжелого и чувствительного оборудования, которое нельзя перемещать с перекосами, ударами или резкими рывками.
Какие грузы можно поднимать через окно
Через оконный, фасадный или технологический проем можно подавать оборудование и крупногабаритные грузы, которые невозможно безопасно переместить стандартным маршрутом через двери, лестничные марши, лифт или внутренние проходы. Схема подъема зависит от массы, габаритов, центра тяжести, точек строповки, высоты подачи и условий приема груза внутри помещения.
| Тип груза | Особенности подъема через окно или проем |
|---|---|
| Промышленное оборудование | Требуется оценить массу, центр тяжести, точки захвата, возможность строповки и условия подачи груза через проем. |
| Станки и станочное оборудование | Важно учитывать геометрию станины, допустимые точки подъема, ограничения по наклону и последующее позиционирование внутри цеха. |
| Полиграфическое оборудование | При подъеме печатных машин и полиграфических модулей важно защитить корпус, чувствительные узлы и исключить ударные нагрузки. |
| Медицинское оборудование | Нужны аккуратная строповка, защита корпуса, контроль положения груза и бережная подача в помещение. |
| Электрооборудование | При подъеме шкафов, щитов, ИБП и электротехнических блоков важно исключить повреждение корпуса, дверей, панелей и внутренних компонентов. |
| Вентиляционное оборудование | Для вентиляционных установок, инженерных блоков и модулей учитываются габариты, жесткость конструкции и возможность безопасной подачи в техническую зону. |
| Трансформаторы | При подъеме тяжелого электротехнического оборудования требуется контролировать устойчивость, точки опоры, ограничения по наклону и зону приема груза. |
| Емкости, резервуары и технологические модули | Для грузов нестандартной формы подбирается схема строповки с учетом формы корпуса, риска раскачивания и условий заведения в проем. |
Если груз относится к тяжелому, крупногабаритному или чувствительному оборудованию, схема подъема подбирается индивидуально после анализа исходных данных или осмотра объекта.
Что входит в подъем грузов через окно
Состав работ зависит от объекта и характеристик груза. Иногда требуется только подать оборудование через подготовленный проем. В других случаях дополнительно выполняются демонтаж отдельных узлов, упаковка, изготовление монтажной площадки, перемещение внутри помещения и установка на место временного размещения.
Транспортный этап, если он требуется, координируется отдельно с привлечением перевозчика. Со стороны компании «Дрогаль» выполняются подготовка груза, такелаж, погрузка, разгрузка, подача через проем и перемещение внутри объекта.
Подготовка к подъему через оконный проем
Подготовка начинается с оценки объекта и груза. Ошибки на этом этапе могут привести к повреждению оборудования, фасада, проема, пола или соседних конструкций. Поэтому перед началом работ важно заранее определить, каким способом груз будет подан к проему и как он будет принят внутри помещения.
Для расчета и подготовки схемы нужны:
- масса и габариты груза;
- фотографии оборудования;
- фотографии оконного или технологического проема;
- высота подачи;
- этаж или отметка, на которую нужно поднять груз;
- состояние площадки для установки крана;
- расстояние от крана до здания;
- наличие навесов, козырьков, деревьев, ЛЭП и других препятствий;
- ширина проема и возможность демонтажа оконного блока;
- условия приема груза внутри помещения;
- маршрут дальнейшего перемещения внутри объекта.
Если груз имеет сложную форму, смещенный центр тяжести или чувствительные узлы, дополнительно подбирается специальная схема строповки.
Строповка груза перед подъемом через окно

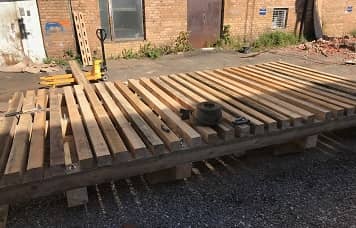

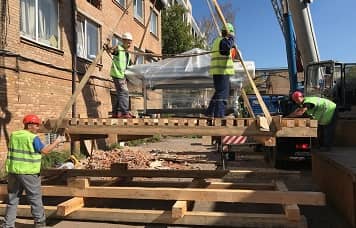

Монтажная площадка для подачи груза
При подъеме тяжелого оборудования через окно часто требуется монтажная площадка. Она нужна, чтобы безопасно принять груз у проема, удержать его в стабильном положении и затем переместить внутрь помещения.
Монтажная площадка особенно важна, если груз тяжелый, крупногабаритный или не может быть сразу заведен внутрь помещения. В этом случае площадка работает как промежуточная зона: оборудование подается к проему, устанавливается на подготовленное основание, расстроповывается и затем перемещается внутрь объекта.
Перед применением монтажной площадки оцениваются:
- масса оборудования;
- габариты груза;
- размеры проема;
- высота подачи;
- состояние стены и прилегающих конструкций;
- возможность безопасной работы такелажников;
- дальнейший маршрут перемещения внутри помещения.

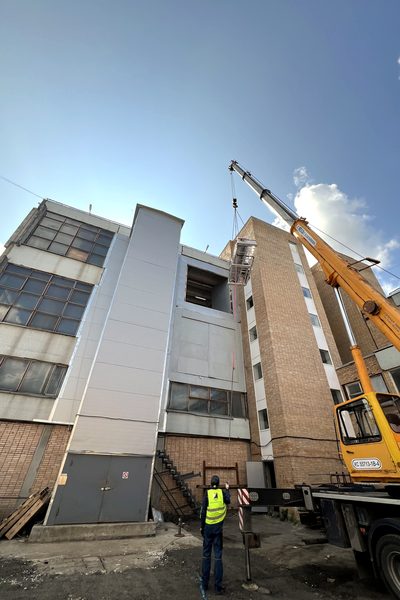

Подъем груза автокраном через окно
При подъеме через окно чаще всего применяется автокран. Он позволяет подать тяжелый или крупногабаритный груз на нужную высоту и завести его в подготовленный проем.
Для безопасной работы важно правильно рассчитать не только массу груза, но и радиус работы крана. Один и тот же автокран может иметь разную грузоподъемность в зависимости от вылета стрелы, высоты подъема и положения техники на площадке.
Перед подъемом специалисты проверяют:
- место установки крана;
- возможность выдвижения опор;
- состояние площадки под краном;
- расстояние до здания;
- высоту подачи;
- угол и траекторию заведения груза в проем;
- возможность применения оттяжек;
- зоны безопасности для персонала.
Во время подъема контролируется положение груза, отсутствие раскачивания, работа стропов и безопасное расстояние до фасада здания.

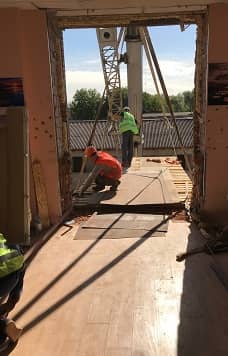

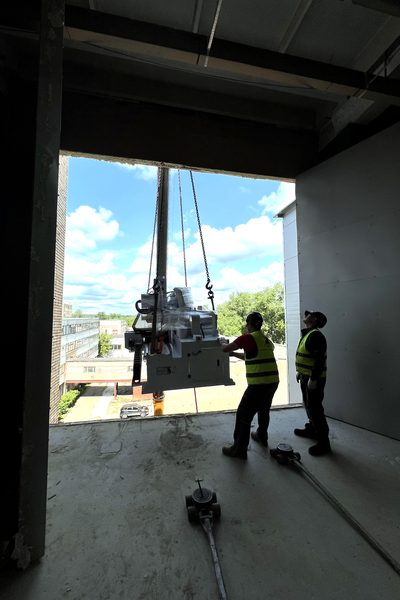

Подача оборудования через оконный проем
Подъем оборудования через технологический проем
Иногда груз подается не через стандартное окно, а через технологический, фасадный или специально подготовленный проем. Такая схема применяется на производственных, складских и технических объектах, где оборудование нужно подать напрямую в помещение или вывести из него без сложного внутреннего маршрута.
Подъем оборудования через технологический проем может применяться при работе со станками, вентиляционными установками, полиграфическим оборудованием, медицинским оборудованием, электрощитами, емкостями и технологическими модулями.
Главное отличие от обычного подъема через окно — повышенные требования к подготовке проема, рабочей зоны и маршрута внутри помещения. В некоторых случаях заранее демонтируются элементы фасада, воротного блока, перегородки или защитные конструкции.
Перемещение груза внутри помещения
После подачи через окно или технологический проем работа не заканчивается. Груз нужно принять внутри помещения, расстроповать, переместить по маршруту и подать к месту размещения.
-

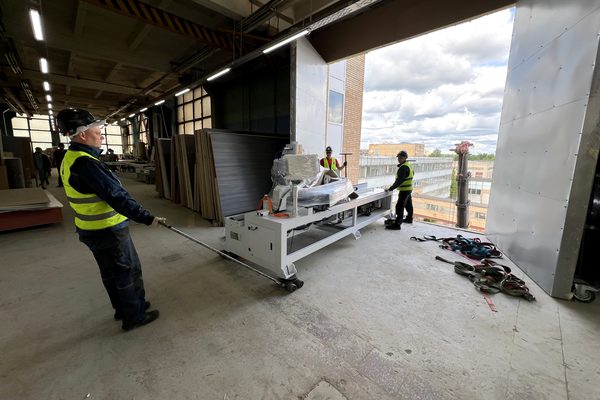

- Перемещение оборудования внутри помещения после подачи через окно
-
- Размещение оборудования в помещении после подъема через окно
Для перемещения внутри объекта могут применяться:
- такелажные платформы;
- такелажные ролики;
- гидравлические тележки;
- домкраты;
- лебедки;
- распределительные пластины;
- временные настилы;
- монтажные ломики и вспомогательная оснастка.
При перемещении учитываются состояние пола, ширина проходов, наличие колонн, порогов, перепадов, кабельных трасс и действующего оборудования. Если груз необходимо установить в проектное положение, этот этап согласуется отдельно как монтажные работы.
Безопасность при подъеме грузов через окно
Подъем через окно относится к работам с повышенными требованиями к безопасности. Груз перемещается рядом с фасадом, проемом и конструкциями здания, поэтому важно исключить раскачивание, перекос и неконтролируемое смещение.
Для безопасного выполнения работ заранее определяются:
- зона установки крана;
- зона ограничения доступа для посторонних;
- схема строповки;
- точки крепления оттяжек;
- способ приема груза у проема;
- порядок действий такелажников и стропальщиков;
- условия расстроповки;
- маршрут дальнейшего перемещения внутри помещения.
Также проверяется исправность стропов, траверс, грузозахватных приспособлений и вспомогательной оснастки. При необходимости применяются защитные материалы для проема, пола и корпуса оборудования.
От чего зависит стоимость подъема через окно
Стоимость подъема груза через окно рассчитывается индивидуально. Цена зависит не только от массы груза, но и от условий объекта.
На расчет влияют:
- масса и габариты груза;
- высота подачи;
- размеры оконного или технологического проема;
- необходимость подготовки или демонтажа проема;
- сложность строповки;
- необходимость изготовления монтажной площадки;
- тип и грузоподъемность крана;
- радиус работы крана;
- условия подъезда и установки техники;
- необходимость упаковки или защиты оборудования;
- объем работ внутри помещения после подачи груза;
- сроки и режим работы объекта.
Для предварительного расчета можно отправить фотографии груза и проема, массу, габариты, этаж, адрес объекта и описание задачи.
Заказать подъем груза через окно
Чтобы рассчитать подъем груза через окно, отправьте данные по оборудованию, фотографии проема, высоту подачи, адрес объекта и описание задачи. После анализа исходных данных специалисты подберут схему подъема, состав оснастки и необходимую крановую технику.
Компания «Дрогаль» выполняет подъем грузов через окно, оконные и технологические проемы для промышленных, технических и коммерческих объектов в Москве и Московской области. Работы организуются с учетом массы груза, условий площадки, безопасности здания и сохранности оборудования.
